مجله دانشکده دندانپزشکی مشهد

مجله دانشکده دندانپزشکی مشهد

تاثیر خمیردندان‌های معمولی و سفیدکننده بر خشونت سطحی دو نوع رزین کامپوزیت نانوفیلر و نانوفایبر در محیط آزمایشگاهی.

نویسنده
الهام زاجکانی
دانشیار، گروه دندانپزشکی ترمیمی و زیبایی، دانشکده دندانپزشکی، دانشگاه علوم پزشکی زنجان، زنجان، ایران
10.22038/jmds.2026.28347
چکیده
چکیده
مقدمه: خشونت سطح رزین کامپوزیت ها نقش مهمی در تغییر رنگ و کاهش طول عمر ترمیم‌ها دارد. هدف این مطالعه، ارزیابی اثر خمیردندان‌های معمولی و سفیدکننده بر خشونت سطحی دو رزین کامپوزیت پس از مسواک زدن شبیه‌سازی شده بود.
مواد و روش‌ها: در این مطالعه تجربی آزمایشگاهی، ۶۰ نمونه استوانه ای کامپوزیتی با استفاده از کامپوزیت نانوفیلر Estelite Asteria (Tokuyama Dental, Tokyo, Japan) و یا کامپوزیت نانوفایبر Novapro Fill (Nanova Inc., Columbia, MO, USA) با ابعاد (۳×۵ میلی‌متر) تهیه شد. از خمیر دندان سفید کننده (Signal White System, Unilever, London, UK) و یا خمیر دندان معمولی(Signal Cavity Fighter, Unilever, London, UK) به همراه مسواک نرم استفاده شد. نمونه‌ها به صورت رندوم به چهار گروه تقسیم شدند(15n=): گروه اول، نمونه های کامپوزیت Asteria با خمیر دندان سفید کننده ، گروه دوم، نمونه های کامپوزیت Fill Novapro با خمیر دندان سفید کننده، گروه سوم ، نمونه های کامپوزیت Asteria با خمیردندان معمولی ، گروه چهارم، نمونه های کامپوزیت Fill Novapro با خمیردندان معمولی. خشونت سطحی در ابتدا با استفاده از پروفیلومتر تماسی (TR-200 ,TIME Group Inc., Beijing, China) اندازه‌گیری شد. سپس نمونه‌ها تحت مسواک زدن شبیه‌سازی شده با چرخه‌های معادل تقریباً یک ماه مسواک زدن قرار گرفتند وخشونت سطحی دوباره اندازه‌گیری شد. داده‌ها با آزمون‌ t مستقل ,کوواریانس دوطرفه (Two-way ANCOVA) تجزیه و تحلیل شدند (05/0> p).
یافته‌ها: خشونت سطحی پس از مسواک زدن در همه گروه‌ها افزایش یافت. خشونت نهایی در گروه خمیردندان سفیدکننده به طور قابل توجهی بیشتر از گروه خمیردندان معمولی بود (300/0=p). تفاوت در خشونت نهایی بین دو کامپوزیت از نظر آماری معنی‌دار نبود (072/0=p). در تجزیه و تحلیل متقابل، تفاوت در خشونت نهایی بین خمیردندان سفیدکننده و معمولی برای Asteria معنی‌دار نبود (122/0=p)، در حالی که در Novapro Fill، خمیردندان سفیدکننده خشونت نهایی به طور قابل توجهی بالاتر نسبت به خمیردندان معمولی ایجاد کرد (009/0=p).
نتیجه‌گیری: خمیردندان سفیدکننده می‌تواند باعث خشونت سطحی بیشتری روی کامپوزیت‌ها در مقایسه با خمیردندان معمولی شود.
کلیدواژه‌ها
کلمات کلیدی: کامپوزیت رزین
خشونت سطحی
خمیردندان سفیدکننده

عنوان مقاله English

Effect of Whitening and Conventional Toothpastes on the Surface Roughness of Nanofilled and Nanofiber-Reinforced Composite Resins: An In Vitro Study

نویسنده English

elham Zajkani
Associate Professor, Department of Operative Dentistry, School of Dentistry, Zanjan University of Medical Sciences, Zanjan, Iran
چکیده English

Background: The surface roughness of resin composites plays an important role in discoloration, and reduced longevity of restorations. The purpose of this study was to evaluate the effect of conventional and whitening toothpaste on the surface roughness of two resin composites after simulated toothbrushing.
Methods and Materials: In this in vitro experimental study, 60 cylindrical composite resin specimens (3 mm in diameter and 5 mm in height) were prepared using either the nanofilled composite Estelite Asteria (Tokuyama Dental, Tokyo, Japan) or the nanofiber-reinforced composite Novapro Fill (Nanova Inc., Columbia, MO, USA).The samples were randomly divided into four groups (n = 15): (1) Asteria specimens brushed with whitening toothpaste (Signal White System, Unilever, London, UK); (2) Novapro Fill specimens (Nanova Inc., Columbia, MO, USA) brushed with whitening toothpaste; (3) Asteria specimens brushed with conventional toothpaste (Signal Cavity Fighter, Unilever, London, UK); and (4) Novapro Fill specimens brushed with conventional toothpaste. Baseline surface roughness was measured using a contact profilometer) TR-200 ,TIME Group Inc., Beijing, China). The samples were then subjected to simulated toothbrushing cycles equivalent to approximately one month of toothbrushing, and surface roughness was remeasured. Data were analyzed with independent t-tests Two-way ANCOVA (P value<0.05).
Results: Surface roughness increased after toothbrushing in all groups. The final roughness in the whitening toothpaste groups were significantly higher than in the conventional toothpaste groups (P=0.003). The difference in final roughness between the two composites was not statistically significant (P=0.072). The difference in final roughness between whitening and conventional toothpaste was not significant for Asteria (P=0.122), whereas in Novapro Fill the whitening toothpaste produced a significantly higher final roughness than the conventional toothpaste (P=0.009).
Conclusion: Whitening toothpastes increased the surface roughness of composite resins compared with conventional toothpaste.
Background: The surface roughness of resin composites plays an important role in discoloration, and reduced longevity of restorations. The purpose of this study was to evaluate the effect of conventional and whitening toothpaste on the surface roughness of two resin composites after simulated toothbrushing.
Methods and Materials: In this in vitro experimental study, 60 cylindrical composite resin specimens (3 mm in diameter and 5 mm in height) were prepared using either the nanofilled composite Estelite Asteria (Tokuyama Dental, Tokyo, Japan) or the nanofiber-reinforced composite Novapro Fill (Nanova Inc., Columbia, MO, USA).The samples were randomly divided into four groups (n = 15): (1) Asteria specimens brushed with whitening toothpaste (Signal White System, Unilever, London, UK); (2) Novapro Fill specimens (Nanova Inc., Columbia, MO, USA) brushed with whitening toothpaste; (3) Asteria specimens brushed with conventional toothpaste (Signal Cavity Fighter, Unilever, London, UK); and (4) Novapro Fill specimens brushed with conventional toothpaste. Baseline surface roughness was measured using a contact profilometer) TR-200 ,TIME Group Inc., Beijing, China). The samples were then subjected to simulated toothbrushing cycles equivalent to approximately one month of toothbrushing, and surface roughness was remeasured. Data were analyzed with independent t-tests Two-way ANCOVA (P value<0.05).
Results: Surface roughness increased after toothbrushing in all groups. The final roughness in the whitening toothpaste groups were significantly higher than in the conventional toothpaste groups (P=0.003). The difference in final roughness between the two composites was not statistically significant (P=0.072). The difference in final roughness between whitening and conventional toothpaste was not significant for Asteria (P=0.122), whereas in Novapro Fill the whitening toothpaste produced a significantly higher final roughness than the conventional toothpaste (P=0.009).
Conclusion: Whitening toothpastes increased the surface roughness of composite resins compared with conventional toothpaste.

کلیدواژه‌ها English

Keywords: Resin composite
surface roughness
whitening toothpaste

مقدمه

در دندانپزشکی ترمیمی معاصر، رزین کامپوزیت ها به‌دلیل زیبایی، تطابق رنگی و قابلیت باندینگ مناسب به ساختار دندان، یکی از پرکاربردترین مواد برای ترمیم‌های قدامی و خلفی هستند. بااین‌حال، موفقیت طولانی‌مدت ترمیم‌های کامپوزیتی تنها به استحکام و زیبایی اولیه محدود نمی‌شود و کیفیت سطحی ترمیم نقش تعیین‌کننده‌ای در حفظ زیبایی و سلامت بافت‌های اطراف دارد. یکی از شاخص‌های کلیدی کیفیت سطح، خشونت سطحی (surface roughness) است که معمولاً با پارامتر Ra بیان می‌شود. افزایش خشونت سطحی می‌تواند با افزایش تجمع پلاک میکروبی، مستعد شدن سطح به تغییر رنگ، کاهش براق بودن و در نهایت افت دوام بالینی ترمیم همراه باشد.(1-3) از منظر بالینی نیز گزارش شده است که مقادیر بالاتر خشونت می‌تواند شرایط مناسب‌تری برای تجمع پلاک فراهم کند و ناهمواری سطح در مقادیر مشخصی برای بیمار قابل‌درک می‌باشد.(1،4)

خشونت سطحی کامپوزیت‌ها تحت تأثیر عوامل متعددی از جمله نوع ماتریکس رزینی، میزان و ویژگی‌های فیلر (اندازه، شکل و توزیع)، کیفیت پلیمریزاسیون و نیز نحوه فینیشینگ و پولیش قرار دارد.(7-5) شواهد نشان می‌دهد کامپوزیت‌هایی با فیلرهای ریزتر-به‌ویژه در دسته نانو-پس از پولیش می‌توانند سطح صاف‌تر و براق پایدارتری ایجاد کنند و در بسیاری از شرایط نسبت به سایش، رفتار سطحی مطلوب‌تری نشان دهند.(8،9) در سال‌های اخیر، به‌دنبال پیشرفت فناوری نانو، نسل‌های جدیدی از مواد شامل نانوفیلرها و نیز کامپوزیت‌های تقویت‌شده با نانوفایبر معرفی شده‌اند. نانوفیلرها معمولاً با هدف بهبود پولیش‌پذیری و پایداری سطحی توسعه یافته‌اند.(9) در حالی‌که کامپوزیت‌های نانوفایبر با افزودن ساختارهای فیبری در مقیاس نانو به‌دنبال ارتقای برخی خواص مکانیکی و تغییر الگوی توزیع تنش هستند.(12-10) با وجود این نوآوری‌ها، عملکرد سطحی این مواد در مواجهه با سایش روزمره همچنان نیازمند ارزیابی دقیق‌تر است.

از میان عوامل کلینیکی مؤثر بر تغییرات سطحی، مسواک‌زدن روزانه همراه با خمیردندان یکی از مهم‌ترین منابع سایش مکانیکی برای ترمیم‌های کامپوزیتی محسوب می‌شود. ترکیب و سایندگی خمیردندان می‌تواند موجب برداشت تدریجی ماتریکس رزینی و یا بیرون‌زدگی و جداشدگی فیلرها شده و در نتیجه خشونت سطحی را افزایش دهد.(13،14) در این میان، گرایش روزافزون بیماران به استفاده از محصولات سفیدکننده -به‌ویژه خمیردندان‌های سفیدکننده- باعث شده است اثرات این محصولات بر مواد ترمیمی اهمیت بیشتری پیدا کند.(15،16) خمیردندان‌های سفیدکننده غالباً با سازوکار لکه‌زدایی مکانیکی و یا ترکیبات فعال، می‌توانند نسبت به خمیردندان‌های معمولی پتانسیل سایندگی بیشتری داشته باشند و بنابراین احتمال ایجاد تغییرات سطحی در کامپوزیت‌ها مطرح است.(15،17،18)

مطالعات آزمایشگاهی متعدد نشان داده‌اند که مسواک‌زدن شبیه‌سازی‌شده می‌تواند خشونت سطحی کامپوزیت‌ها را افزایش دهد، اما نتایج درباره شدت اثر و نقش سفیدکننده خمیردندان همواره یکسان نیست و به نوع ماده، نوع فیلر و شرایط شبیه‌سازی وابسته است. افزون بر این، بخش قابل توجهی از شواهد موجود بر کامپوزیت‌های نانوهیبرید و میکروهیبرید تمرکز داشته و داده‌های مستقیم درباره کامپوزیت‌های نانوفایبر -به‌عنوان دسته‌ای نوظهور-محدودتر است.(10،12) بنابراین، هنوز یک خلأ علمی در زمینه مقایسه مستقیم پاسخ سطحی کامپوزیت‌های نانوفیلر و نانوفایبر در برابر مسواک‌زدن با خمیردندان‌های معمولی و سفیدکننده وجود دارد؛ خلأیی که پاسخ به آن می‌تواند در انتخاب ماده ترمیمی و توصیه بهداشتی مناسب برای بیماران دارای ترمیم‌های کامپوزیتی مؤثر باشد.(12،13،23)

بر این اساس، هدف مطالعه حاضر بررسی و مقایسه اثر مسواک‌زدن شبیه‌سازی‌شده با خمیردندان معمولی و خمیردندان سفیدکننده بر خشونت سطحی (Ra) دو نوع کامپوزیت رزینی شامل یک کامپوزیت نانوفیلر(asteria )و یک کامپوزیت نانوفایبر ، نانوهیبرید(خnovapro) در شرایط آزمایشگاهی بود. فرضیه صفر این مطالعه این بود که مسواک‌زدن با خمیردندان سفیدکننده نسبت به خمیردندان معمولی افزایش بیشتری در خشونت سطحی کامپوزیت ایجاد نمی‌کند؛ همچنین پاسخ سطحی این تغییرات به نوع کامپوزیت (نانوفیلر در برابر نانوفایبر) وابسته نیست.



مواد و روش‌ها

این پژوهش یک مطالعه تجربی آزمایشگاهی (in vitro) با طراحی عاملی دوطرفه بود که در آن اثر نوع کامپوزیت (نانوفیلر/نانوفایبر) و نوع خمیردندان (معمولی/سفیدکننده) بر خشونت سطحی (Ra) به‌عنوان متغیر وابسته بررسی شد.(کد اخلاق: IRZUMSBLC.1404.025)

حجم نمونه بر اساس مطالعه Charamba و همکاران (24) و با درنظرگرفتن سطح اطمینان ۹۵٪ و توان ۸۰٪، ۱۵ نمونه (۱۵n=) برای هر گروه برآورد شد (در مجموع ۶۰ دیسک). نمونه‌ها به چهار گروه تقسیم شدند:

Estelite Asteriaگروه اول: خمیردندان سفیدکننده +

Novapro Fillگروه دوم: خمیردندان سفیدکننده +

Estelite Asteriaگروه سوم: خمیردندان معمولی+

Novapro Fillگروه چهارم: خمیردندان معمولی+

دو رزین کامپوزیت مورداستفاده شامل Estelite Asteria (Tokuyama Dental, Tokyo, Japan) به‌عنوان نانوفیلر و Novapro Fill (Nanova Inc., Columbia, MO, USA) به‌عنوان نانوفایبر بود. همچنین دو خمیردندان شامل Signal White System  (Unilever, London, UK) به عنوان خمیر دندان سفید کننده  و Signal Cavity Fighter (Unilever, London, UK) به عنوان خمیر دندان معمولی به‌کار رفتند. مشخصات و ترکیبات کامپوزیت‌ها در جدول ۱ و خمیردندان‌ها در جدول ۲ ارائه شده‌است. از هر کامپوزیت ۳۰ دیسک با قطر 5 میلی‌متر و ضخامت 3 میلی‌متر به کمک  قالب استوانه‌ای تهیه شد. برای استانداردسازی سطح، دو طرف قالب با نوار ماتریکس شفاف پوشانده شد و یک اسلب شیشه‌ای (ضخامت 1 میلی‌متر) روی سطح قرار گرفت؛ سپس وزنه 3 کیلوگرمی به مدت 30 ثانیه اعمال شد تا حباب‌ها حذف شوند. کامپوزیت‌ها مطابق دستور کاتالوگ به مدت ۲۰ ثانیه با زاویه ۹۰ درجه و فاصله ۱ میلی‌متری از سطح کامپوزیت‌ها با شدت  ۱۲۰۰ توسط لایت‌کیور Radii-Cal CX (SDI Limited, Bayswater, Victoria, Australia) کیور شدند. پس از کیور، اضافات با تیغ جراحی شماره ۱۵ برداشته شد و پرداخت با دیسک‌های پرداخت کامپوزیت (Tor VM, Russia)  در سه مرحله coarse، medium  و soft هرکدام به مدت ۳۰ ثانیه انجام شد و بین مراحل شست‌وشو صورت گرفت. نمونه‌ها کدگذاری شده و به ظروف اختصاصی هر گروه منتقل شدند. سپس همه نمونه‌ها به مدت ۲۴ ساعت در آب مقطر در دمای ۳۷ درجه سانتی‌گراد داخل انکوباتور نگهداری شدند.

خشونت سطحی اولیه با پروفایلومتر تماسی TR-200 (TIME Group Inc., Beijing, China) اندازه‌گیری شد. برای هر نمونه، اندازه‌گیری در سه خط موازی با فاصله ۲ میلی‌متر انجام و میانگین مقادیر Ra به‌عنوان خشونت سطحی آن نمونه ثبت گردید.

مسواک‌زدن با ماشین مسواک‌زنی شبیه‌سازی‌شده (مدل تک ساخت، ساخت شرکت درسا، ایران) پس از کالیبراسیون انجام شد؛ دستگاه امکان مسواک‌زدن همزمان ۸ نمونه را داشت. مسواک های soft Allwhite Healthy Clean (Koodak Toos Co., Mashhad, Iran) در دستگاه با استفاده از چسب به گونه‌ای فیکس شدند که در طی انجام یک سیکل کامل، موهای مسواک بر روی سطح فوقانی نمونه‌ها تماس داشته باشد. حرکت مسواک‌ها به‌صورت رفت و برگشتی بود. هر نمونه به‌صورت جداگانه بر روی صفحه شیشه‌ای مخصوص محفظه سایش دستگاه با استفاده از پوتی با ویسکوزیته بالاHydro detax addition (DETAX GmbH & Co. KG, Ettlingen, Germany)   ) فیکس

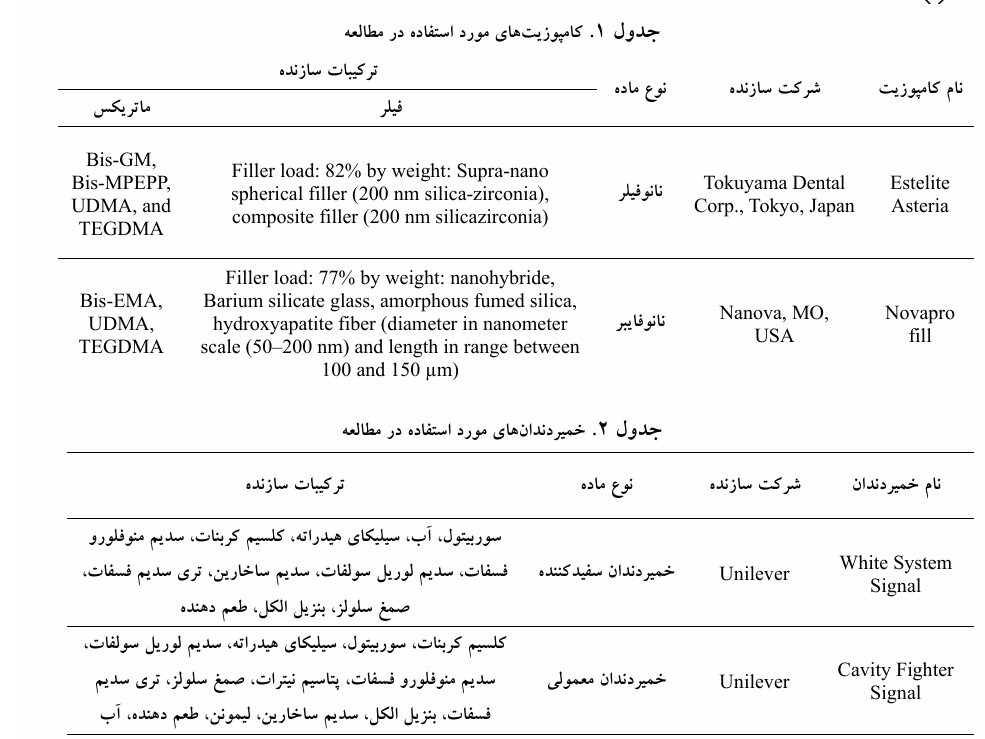

جدول 1. کامپوزیت‌های مورد استفاده در مطالعه

نام کامپوزیت

شرکت سازنده

نوع ماده

ترکیبات سازنده

فیلر

ماتریکس

Estelite Asteria

Tokuyama Dental Corp., Tokyo, Japan

نانوفیلر

Filler load: 82% by weight: Supra-nano spherical filler (200 nm silica-zirconia), composite filler (200 nm silicazirconia)

Bis-GM, Bis-MPEPP, UDMA, and TEGDMA

Novapro fill

Nanova, MO,

USA

نانوفایبر

Filler load: 77% by weight: nanohybride, Barium silicate glass, amorphous fumed silica, hydroxyapatite fiber (diameter in nanometer scale (50–200 nm) and length in range between 100 and 150 µm)

Bis-EMA,

UDMA,

TEGDMA





جدول 2. خمیردندان‌های مورد استفاده در مطالعه

نام خمیردندان

شرکت سازنده

نوع ماده

ترکیبات سازنده

White System Signal

Unilever

خمیردندان سفیدکننده

سوربیتول، آب، سیلیکای هیدراته، کلسیم کربنات، سدیم منوفلورو فسفات، سدیم لوریل سولفات، سدیم ساخارین، تری سدیم فسفات، صمغ سلولز، بنزیل الکل، طعم دهنده

Cavity Fighter Signal

Unilever

خمیردندان معمولی

کلسیم کربنات، سوربیتول، سیلیکای هیدراته، سدیم لوریل سولفات، سدیم منوفلورو فسفات، پتاسیم نیترات، صمغ سلولز، تری سدیم فسفات، بنزیل الکل، سدیم ساخارین، لیمونن، طعم دهنده، آب




شد و هر صفحه در یک محفظه سایش استوانه‌ای قرار گرفت. جهت تهیه سوسپانسیون، خمیردندان و آب مقطر با نسبت جرمی ۱ به ۳ مخلوط و با همزن مغناطیسی (VELP Scientifica Srl, Usmate Velate, Italy) یکنواخت شد. محلول خمیردندان در مجاورت نمونه‌ها و مسواک قرار گرفت. دستگاه را بر روی سیکل  1120 (هر دقیقه 83 سیکل هر ساعت 5000 سیکل) تنظیم کردیم که معادل 1 ماه استفاده از خمیردندان است.(8،13،15) برای هر ۸ نمونه محلول تعویض شد و پس از مسواک‌زدن ۳۰ نمونه اول، مسواک‌ها تعویض گردیدند.

پس از پایان مسواک‌زنی، دیسک‌ها زیر آب جاری شسته شدند، ۱۰ دقیقه در آب مقطر غوطه‌ور گردیدند و سپس با پوآر هوا خشک شدند. خشونت سطحی ثانویه مجدداً با همان پروتکل (سه خط موازی با فاصله ۲ میلی‌متر و میانگین Ra) اندازه‌گیری شد. داده‌ها با نرم‌افزار SPSS نسخه ۲۶ تحلیل شدند. نرمال‌بودن توزیع با آزمون Kolmogorov–Smirnov بررسی و تأیید شد. برای مقایسه‌های دوگانه بین گروه‌ها (شامل مقایسه دو نوع خمیردندان، دو نوع کامپوزیت، و مقایسه‌های متقاطع در زیرگروه‌ها) از آزمون t مستقل استفاده گردید. برای بررسی اثر هم‌زمان نوع خمیردندان و نوع کامپوزیت بر خشونت سطحی پس از مسواک‌زدن، با کنترل اثر خشونت سطحی اولیه به‌عنوان کوواریت، از آنالیز کوواریانس دوطرفه (Two-way ANCOVA) استفاده شد. ضرایب رگرسیونی (B) مربوط به متغیرهای پیش‌بین، از مدل رگرسیون خطی چندگانه به روش Enter در چارچوب آنالیز کوواریانس استخراج گردید. پیش‌از اجرای آزمون‌ها، مفروضه‌های همگنی واریانس‌ها با آزمون Levene و همگنی شیب‌های رگرسیون بررسی و تأیید شدند. سطح معنی‌داری برای تمامی آزمون‌ها ۰۵/۰ در نظر گرفته شد.



یافته‌ها

نتایج حاصل از آنالیز کوواریانس دوطرفه با هدف بررسی تأثیر نوع خمیردندان و نوع کامپوزیت بر خشونت سطحی پس از کنترل اثر خشونت سطحی اولیه (به عنوان کوواریت)

انجام شد و نتایج بطور کلی نشان داد ، نوع خمیر دندان با خشونت سطحی مرتبط بود (001/0, P <784/16F=) ولی نوع کامپوزیت (250/0, P=351/1F=) و اثرمتقابل (482/0, P=502/0F=) معنی دار نبود.

همچنین در جدول 3 (برآورد پارامترهای مدل)، خمیردندان سفید کننده به طور معنی‌داری خشونت سطحی بیشتری نسبت به خمیردندان نوع 2 ایجاد کرد (001/0, P=102/84B=)، در حالی که نوع کامپوزیت تأثیر معنی‌داری بر خشونت سطحی نداشت )741/0 .(P =

در کل بر اساس نتایج این مطالعه، پس از تعدیل اثر خشونت سطحی اولیه، نوع خمیردندان تأثیر معنی‌داری بر میزان خشونت ایجاد شده بر روی سطح کامپوزیت دارد، در حالی که نوع کامپوزیت تأثیر معنی‌داری در این زمینه ندارد. همچنین عدم وجود اثر تعاملی بین دو عامل نشان می‌دهد که تأثیر خمیردندان بر خشونت سطحی در هر دو نوع کامپوزیت به یک اندازه است. بنابراین، در انتخاب خمیردندان برای استفاده بر روی سطوح کامپوزیتی، توجه به نوع خمیردندان از اهمیت بیشتری برخوردار است و استفاده از خمیردندان معمولی (که خشونت کمتری ایجاد می‌کند) می‌تواند به حفظ کیفیت سطح کامپوزیت کمک نماید.مقایسه بر اساس نوع خمیردندان (صرف‌نظر از نوع کامپوزیت):

براساس نتایج جدول 4 ، در مرحله قبل از مسواک‌زدن میانگین خشونت سطحی بین دو گروه خمیردندان تفاوت معنی‌داری نداشت (751/0=p). اما پس از مسواک‌زدن میانگین خشونت سطحی در گروه خمیردندان سفیدکننده به طور معنی‌داری بیشتر از خمیردندان معمولی بود (003/0=p).

 مقایسه بر اساس نوع کامپوزیت (صرف‌نظر از نوع خمیردندان):

بر اساس نتایج جدول 5، در مرحله قبل از مسواک‌زدن اختلاف معنی داری بین دو کامپوزیت مشاهده نشد (111/0=p). در مرحله بعد از مسواک‌زدن نیز اختلاف بین دو کامپوزیت از لحاظ آماری معنی‌دار نبود؛ هر چند Novapro Fill میانگین بالاتری داشت (072/0=p).

اثر نوع خمیردندان در هر کامپوزیت:

در جداول 5 تا 7 مقایسه ها به تفکیک نوع خمیر دندان و نوع کامپوزیت آمده است.

بر اساس نتایج جدول 6، در کامپوزیت Asteria قبل از مسواک‌زدن تفاوتی بین خمیردندان معمولی و سفیدکننده وجود نداشت (365/0=p).  بعد از مسواک‌زدن نیز اگرچه میانگین گروه سفیدکننده بالاتر بود، اما اختلاف معنی‌دار نبود (122/0=p). در کامپوزیت Novapro Fill  قبل از مسواک‌زدن تفاوت معنی‌داری بین دو خمیردندان مشاهده نشد (352/0=p). اما بعد از مسواک‌زدن خمیردندان سفیدکننده به‌طور معنی‌داری خشونت سطحی بیشتری نسبت به خمیردندان معمولی ایجاد کرد (009/0=p).

اثر نوع کامپوزیت در هر خمیردندان:

براساس نتایج جدول 7، در خمیردندان سفیدکننده، قبل از مسواک‌زدن اختلاف معنی‌داری بین دو کامپوزیت مشاهده نشد (102/0=p) و بعد از مسواک‌زدن نیز اختلاف در حد مرزی و غیرمعنی‌دار بود (064/0=p)؛ با این‌حال Novapro Fill میانگین بالاتری نشان داد. در خمیردندان معمولی قبل از مسواک‌زدن (751/0=p) و بعد از مسواک‌زدن (552/0=p) اختلاف معنی‌داری بین دو کامپوزیت مشاهده نشد.

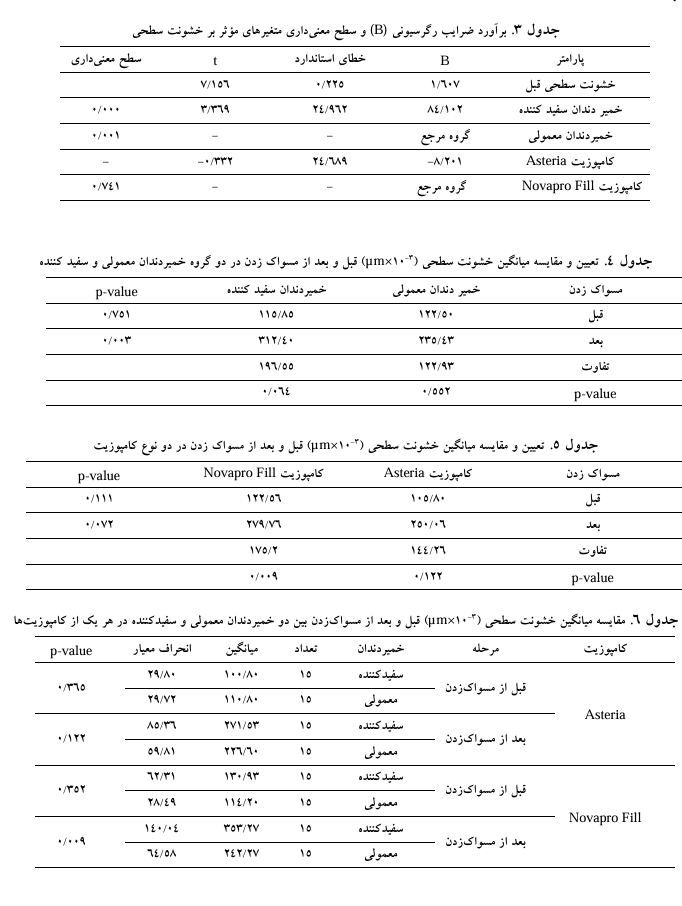

جدول 3. برآورد ضرایب رگرسیونی (B) و سطح معنی‌داری متغیرهای مؤثر بر خشونت سطحی

پارامتر

B

خطای استاندارد

t

سطح معنی‌داری

خشونت سطحی قبل

607/1

225/0

156/7



خمیر دندان سفید کنندهه

102/84

962/24

369/3

000/0

خمیردندان معمولی

گروه مرجع

-

-

001/0

کامپوزیت asteria

201/8-

689/24

332/0-

-

کامپوزیت novapro

گروه مرجع

-

-

741/0





جدول 4. تعیین و مقایسه میانگین خشونت سطحی (3-10µm×) قبل و بعد از مسواک زدن در دو گروه خمیردندان معمولی و سفید کننده

مسواک زدن

خمیر دندان معمولی

خمیردندان سفید کننده

p-value

قبل

50/122

85/115

751/0

بعد

43/235

40/312

003/0

تفاوت

93/122

55/196



p-value

552/0

064/0





جدول 5. تعیین و مقایسه میانگین خشونت سطحی (3-10µm×) قبل و بعد از مسواک زدن در دو نوع کامپوزیت

مسواک زدن

کامپوزیت asteria

کامپوزیت novapro

p-value

قبل

80/105

56/122

111/0

بعد

06/250

76/279

072/0

تفاوت

26/144

2/175



p-value

122/0

009/0





جدول 6. مقایسه میانگین خشونت سطحی (3-10µm×) قبل و بعد از مسواک‌زدن بین دو خمیردندان معمولی و سفیدکننده در هر یک از کامپوزیت‌ها

کامپوزیت

مرحله

خمیردندان

تعداد

میانگین

انحراف معیار

p-value

Asteria

قبل از مسواک‌زدن

سفیدکننده

۱۵

80/100

80/29

365/0

معمولی

۱۵

80/110

72/29

بعد از مسواک‌زدن

سفیدکننده

۱۵

53/271

36/85

122/0

معمولی

۱۵

60/226

81/59

Novaprofill

قبل از مسواک‌زدن

سفیدکننده

۱۵

93/130

31/62

352/0

معمولی

۱۵

20/114

49/28

بعد از مسواک‌زدن

سفیدکننده

۱۵

27/353

04/140

009/0

معمولی

۱۵

27/242

58/64

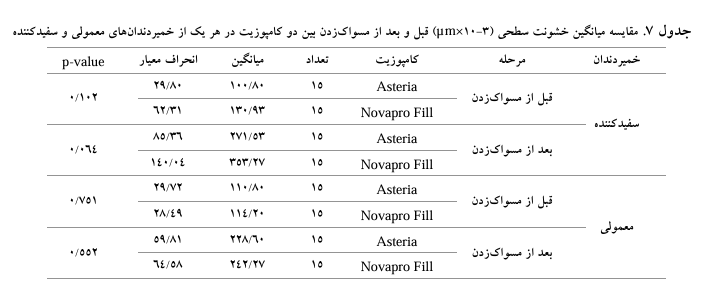

جدول 7. مقایسه میانگین خشونت سطحی (3-10µm×) قبل و بعد از مسواک‌زدن بین دو کامپوزیت در هر یک از خمیردندان‌های معمولی و سفیدکننده

خمیردندان

مرحله

کامپوزیت

تعداد

میانگین

انحراف معیار

p-value

سفیدکننده

قبل از مسواک‌زدن

Asteria

۱۵

80/100

80/29

102/0

Novaprofill

۱۵

93/130

31/62

بعد از مسواک‌زدن

Asteria

۱۵

53/271

36/85

064/0

Novaprofill

۱۵

27/353

04/140

معمولی

قبل از مسواک‌زدن

Asteria

۱۵

80/110

72/29

751/0

Novaprofill

۱۵

20/114

49/28

بعد از مسواک‌زدن

Asteria

۱۵

60/228

81/59

552/0

Novaprofill

۱۵

27/242

58/64









بحث

هدف این مطالعه، مقایسه اثر خمیردندان معمولی و سفیدکننده بر خشونت سطحی دو کامپوزیت نانوفیلر (Estelite Asteria) و نانوفایبر (Novapro Fill) پس از مسواک‌زدن شبیه‌سازی‌شده بود.

در پژوهش حاضر، همگن بودن شرایط آماده‌سازی و پالیش نمونه‌ها باعث شد در وضعیت پایه تفاوت قابل‌توجهی بین گروه‌‌ها مشاهده نشود؛ بنابراین تغییرات پس از مسواک‌زدن را می‌توان عمدتاً به اثر سایش ناشی از خمیردندان و برهم‌کنش آن با ساختار کامپوزیت نسبت داد.

یافته‌های مطالعه نشان داد که مسواک‌زدن شبیه‌سازی‌شده (معادل حدود یک ماه) در تمام گروه‌ها باعث افزایش خشونت سطحی شد. همچنین، خشونت نهایی در گروه خمیردندان سفیدکننده به‌طور معنی‌داری بیشتر از خمیردندان معمولی بود. از نظر نوع کامپوزیت، اختلاف خشونت نهایی بین Asteria و Novapro Fill به‌تنهایی معنی‌دار نبود، هرچند میانگین خشونت در Novapro Fill بیشتر بود. نکته مهم‌تر آن بود که در مقایسه‌ی متقاطع، در خمیردندان سفیدکننده نسبت به خمیردندان معمولی در کامپوزیت Novapro Fill  خشونت نهایی به‌طور معنی‌داری بالاتر بود. در حالی‌که در کامپوزیت Asteria این تفاوت معنی‌دار نبود.

در راستای توضیح اثر سایندگی قوی‌تر خمیردندان سفیدکننده نسبت به معمولی باید توجه داشت که بسیاری از خمیردندان‌های سفیدکننده (حتی زمانی که مبتنی بر کلسیم کربنات و سیلیکا هستند) به منظور افزایش توان لکه زدایی، از درصد بیشتر ذرات ساینده و تفاوت در اندازه و یا سختی ذرات استفاده می‌کنند؛ بنابراین معمولا با مقادیر بالاتر شاخص‌هایی مانند RDA (Relative Dentin Abrasivity)و Ra همراهند.(25،26) الگوی کلی افزایش خشونت سطحی پس از مواجهه با خمیردندان‌های سفیدکننده در برخی پژوهش‌های آزمایشگاهی نیز گزارش شده است. Ferreira و همکاران(21)، نتیجه گرفتند که اگرچه همه خمیردندان‌ها خشونت سطح کامپوزیت را افزایش می‌دهند، خمیردندان سفیدکننده می‌تواند اثر سایشی شدیدتری بر جای گذارد. این طیف نتایج نشان می‌دهد که فرمولاسیون خمیردندان و مشخصات سایندگی آن می‌تواند عامل تعیین‌کننده‌تری از نوع رزین (در بسیاری از شرایط) باشد. در مقابل Meseli و همکاران(22) ، در ارزیابی خود تفاوت آماری معنی‌داری بین گروه‌های خمیردندان (سفیدکننده و معمولی) از نظر خشونت سطحی گزارش نکردند و تنها عامل زمان مسواک‌زدن را مؤثر دانستند. این اختلاف می‌تواند به تفاوت در نوع و ریزساختار کامپوزیت‌های بررسی‌شده، تفاوت در ترکیب و اندازه ذرات ساینده خمیردندان‌ها، رقیق‌سازی خمیردندان، شرایط شبیه‌سازی مسواک‌زدن و تفاوت در روش اندازه‌گیری خشونت سطحی مربوط باشد.

از سوی دیگر، تعمیم‌پذیری نتایج به سایر خمیردندان‌ها و برندها باید با احتیاط انجام شود؛ زیرا در مطالعه حاضر تنها دو خمیردندان از یک برند بررسی شد. در این چارچوب، Deger  و همکاران(27) ، با بررسی خشونت سطحی رزین کامپوزیت بالک فیل بعد از مسواک زدن با خمیر دندانهای  سفید کننده حاوی مواد پراکسید و بلوکوارین و ساینده به این نتیجه رسیدند که خشونت سطحی کامپوزیت ها بعد از مسواک زدن افزایش پیدا کرد. همچنین Yilmaz و همکاران(28) ، در بررسی اثر چند خمیردندان سفیدکننده و معمولی بر کامپوزیت نانوهیبرید افزایش معنی‌دار خشونت سطحی و اختلاف معنی‌دار بین گروه‌ها را گزارش نکردند و در نتیجه‌گیری خود اشاره کردند که خمیردندان‌های سفیدکننده الزاماً تأثیر منفی مشخصی بر خشونت سطحی این کامپوزیت نشان نداده‌اند. Rosa و همکاران(29) ، نیز هنگام ارزیابی کامپوزیت نانوهیبرید در برابر خمیردندان معمولی و چند نوع خمیردندان سفیدکننده، گرچه افزایش خشونت سطحی را مشاهده کردند، اما این افزایش از نظر آماری معنی‌دار نبود و بین گروه‌ها نیز اختلاف معنی‌داری گزارش نشد. در مقابل، Monteiro و Spohr(13) ، در مطالعه‌ای که چند نوع خمیردندان را مقایسه کرده بود، گزارش کردند که خمیردندان سفیدکننده بیشترین میزان خشونت سطحی را ایجاد کرد و اختلاف آن نسبت به خمیردندان معمولی معنی‌دار بود.

در بررسی اثر نوع کامپوزیت، گرچه اختلاف خشونت نهایی Asteria (نانوفیلر) و Novapro Fill (نانوفایبر) به‌تنهایی معنی‌دار نبود، اما Novapro Fill میانگین بالاتری نشان داد و به‌ویژه در تعامل با خمیردندان سفیدکننده، افزایش خشونت سطحی بیشتری بروز کرد. این الگو را می‌توان با تفاوت‌های ریزساختاری دو ماده توضیح داد. کامپوزیت نانوفیلر Asteria به ‌طور کلی به‌ واسطه حضور نانوذرات کروی سیلیکا-زیرکونیا با توزیع یکنواخت و قابلیت پالیش‌پذیری مطلوب، می‌تواند سطحی هموارتر ایجاد کند و در برابر سایش ناشی از مسواک‌زدن رفتار پایدارتر نشان دهد.(9،30) در همین زمینه، Hazar و همکاران(20) ، در ارزیابی چند کامپوزیت قدامی گزارش کردند که خشونت سطحی پس از چرخه‌های مسواک‌زدن افزایش می‌یابد، اما Asteria در مقایسه با برخی مواد دیگر، خشونت سطحی پایین‌تری نشان داده است. Yu و همکاران (8) ، نیز پس از 8000 سیکل مسواک‌زدن، گزارش کردند که کامپوزیت نانوفیلر کمترین میزان خشونت سطحی را در مقایسه با سایر انواع پرکننده‌ها نشان داد. با این حال، Da Silva و همکاران(31) ، در شرایطی دیگر گزارش کردند که در کامپوزیت نانوفیلر Filtek Z350 پس از سیکل‌های مسواک‌زدن افزایش خشونت سطحی بیشتر از کامپوزیت میکروفیل Durafill بوده است؛ بنابراین نوع و نسبت پرکننده، ویژگی‌های ماتریکس و شرایط آزمون می‌تواند الگوی سایش را تغییر دهد. همچنین Velo و همکاران(32) در مقایسه سه کامپوزیت (از جمله NanovaPro Fill به‌عنوان نانوفایبر فلو) گزارش کردند که پس از سایش شبیه‌سازی‌شده با مسواک، NanovaPro Fill میانگین خشونت سطحی و سایش بیشتری نسبت به Filtek Z350XT (نانوفیلد) و SDR (بالک‌فیل) نشان داده است.

در مورد Novapro Fill به‌عنوان کامپوزیت تقویت شده با الیاف نانوفایبر، حضور الیاف (از جمله الیاف هیدروکسی‌آپاتیت) با وجود بهبود برخی ویژگی‌های مکانیکی(10،12)، می‌تواند در سایش سطحی الگوی متفاوتی ایجاد کند به طوری که در حین سایش مکانیکی ممکن است الیاف تا حدی در سطح نمایان شده یا از ماتریکس جدا شوند و به صورت برجستگی یا حفرات میکروسکوپی منجر به افزایش خشونت سطح شوند.(33) Sfondrini و همکاران(34) ، نیز در بررسی ریتینرهای کامپوزیتی تقویت‌شده با فیبر گزارش کردند که پس از مسواک‌زدن، در تصاویر SEM تغییرات سطحی و نمایان‌شدن ساختاری در گروه‌های فیبری دیده می‌شود. Jafarnia و همکاران(35) ، در مطالعه‌ای دیگر نشان دادند که در کامپوزیت‌های تقویت‌شده با فیبر کوتاه پس از فرآیندهای پالیش، خشونت سطحی افزایش می‌یابد که به فرسایش ماتریکس و فیبرها نسبت داده شده است. با این حال، Lassila و همکاران(36) ، در آزمون سایش شبیه‌ساز جویدن گزارش کردند که برخی کامپوزیت‌های تقویت‌شده با فیبر کوتاه می‌توانند عمق سایش کمتری داشته باشند و سطح نسبتاً صاف‌تری نشان دهند؛ بنابراین رفتار سطحی مواد تقویت‌شده با فیبر می‌تواند وابسته به نوع فیبر، نسبت فازها و شرایط آزمون باشد.

در مطالعه ای که توسط Mohaghegh  و همکاران (37) ، دربررسی خشونت سطحی آکریل ها انجام شد، مشاهده گردید که خشونت سطحی وجذب آب در دنچر بیس های آکریلی که به روشCAD/CAM ساخته شده اند، نسبت به روش معمولی، کمتر است. این مطالعه نشان می دهد که تقویت ساخت بر روی خشونت سطحی اثر گذار است.

در مطالعه حاضر، از پروفایلومتری جهت بررسی خشونت سطحی استفاده شد که خشونت سطحی را به صورت دو بعدی بررسی می‌کند. همچنین خشونت سطحی تنها در سه نقطه اندازه‌گیری و میانگین آن‌ها محاسبه گردید که دقت اندازه‌گیری خشونت سطحی را کاهش می‌دهد. بنابراین ممکن است مقادیر خشونت سطحی به دست آمده، نشان‌دهنده میزان خشونت سطحی واقعی این کامپوزیت‌ها در شرایط کلینیکی نباشد. همچنین مدت زمان مسواک‌زدن در این مطالعه معادل یک ماه بود که افزایش مدت زمان مسواک‌زدن، می‌تواند نتایج متفاوتی در پی داشته باشد.

خشونت سطحی رزین‌کامپوزیت‌ها، یکی از شاخص‌های کلیدی در ارزیابی کیفیت سطح ترمیم‌های زیبایی است و افزایش آن می‌تواند پیامدهایی مانند تجمع پلاک، تغییر رنگ و کاهش دوام ترمیم را به دنبال داشته باشد.(1،4) بر این اساس، با در نظر گرفتن نتایج این مطالعه و سایر مطالعات، هرچند نمی‌توان نتیجه‌گیری قطعی داشت، در بیماران دارای ترمیم‌های کامپوزیتی-به‌ویژه کامپوزیت‌های تقویت شده با نانوفایبر-توصیه و تجویز خمیردندان‌های سفیدکننده باید با توجه به احتمال افزایش سایش و ناهمواری سطح با احتیاط بیشتری صورت گیرد و انتخاب خمیردندان‌های با سایندگی کمتر، می‌تواند در کاهش این پیامدها مفید باشد.



 نتیجه‌گیری

بر اساس نتایج این مطالعه، مسواک‌زدن شبیه‌سازی‌شده با هر دو خمیردندان باعث افزایش خشونت سطحی کامپوزیت‌ها شد، اما خمیردندان سفیدکننده افزایش بیشتری ایجاد کرد. تفاوت خشونت نهایی بین Asteria و Novapro Fill  به‌تنهایی معنی‌دار نبود، با این حال در Novapro Fill خمیردندان سفیدکننده نسبت به خمیردندان معمولی افزایش معنی‌دار خشونت سطحی ایجاد کرد، در حالی‌که در Asteria  این اختلاف معنی‌دار نبود. در مجموع، خمیردندان‌های سفیدکننده می‌توانند خشونت سطحی ترمیم‌های کامپوزیتی را بیشتر افزایش دهند و این اثر بسته به نوع کامپوزیت متفاوت است.

تشکر و قدردانی

این مقاله منتج از پایان نامه آقای مهدی مردی با کد اخلاق  IRZUMSBLC.1404.025))     در دانشگاه زنجان است . بدینوسیله تشکر خود را از معاونت پژوهشی دانشگاه علوم پزشکی زنجان اعلام می داریم.

تضاد منافع

نویسندگان هیچگونه تضاد منافعی را اعلام نمی کنند.











1.      Karatas O, Gul P, Gündoğdu M, Iskenderoglu DT. An evaluation of surface roughness after staining of different composite resins using atomic force microscopy and a profilometer. Microsc Res Tech 2020;83(10):1251-76.
2.      Biçer Z, Yaman BC, Çeliksöz Ö, Tepe H. Surface roughness of different types of resin composites after artificial aging procedures: an in vitro study. BMC Oral Health 2024;24(1):87-96.
3.      Yadav RD, Raisingani D, Jindal D, Mathur R. A comparative analysis of different finishing and polishing devices on nanofilled, microfilled, and hybrid composite: a scanning electron microscopy and profilometric study. Int J Clin Pediatr Dent 2016;9(3):201-28.
4.      Bollenl CM, Lambrechts P, Quirynen M. Comparison of surface roughness of oral hard materials to the threshold surface roughness for bacterial plaque retention: a review of the literature. Dent Mater J 1997;13(4):258-69.
5.      Jefferies SR. Abrasive finishing and polishing in restorative dentistry: a state-of-the-art review. Dent Clin N Am 2007;51(2):379-97.
6.      Ferracane JL. Resin composite—State of the art. Dent Mater J 2011;27(1):29-38.
7.      Ereifej N, Oweis Y, Eliades G. The effect of polishing technique on 3-D surface roughness and gloss of dental restorative resin composites. Oper Dent 2012;38(1):9-20.
8.      Yu P, Yang SM, Xu YX, Wang XY. Surface roughness and gloss alteration of polished resin composites with various filler types after simulated toothbrush abrasion. J Dent Sci 2023;18(3):1016-32.
9.      Mitra SB, Wu D, Holmes BN. An application of nanotechnology in advanced dental materials. J Am Dent Assoc 2003;134(10):1382-97.
10.  Yancey EM, Lien W, Nuttall C, Brewster J, Roberts H, Vandewalle K. Properties of a new nanofiber restorative composite. Oper Dent 2019;44(1):34-47.
11.  Ozlen Rhe, Ozduman Zc, Ozkoc Bo, Balkilic Ee. Comparison of microhardness and surface roughness of new nanofiber filled flowable composite. Bezmialem Sci 2024;11(4):101-17.
12.  Özduman ZC, Oglakci B, Halacoglu Bagis DM, Aydogan Temel B, Eliguzeloglu Dalkilic E. Comparison of a nanofiber-reinforced composite with different types of composite resins. Polymers 2023;15(17):36-48.
13.  Monteiro B, Spohr AM. Surface roughness of composite resins after simulated toothbrushing with different dentifrices. Int J Oral Health Sci 2015;7(7):12-33.
14.  AlAli M, Silikas N, Satterthwaite J. The effects of toothbrush wear on the surface roughness and gloss of resin composites with various types of matrices. Dent J 2021;9(1):8-20.
15.  Joiner A. Whitening toothpastes: a review of the literature. J Dent 2010; 38:17-24.
16.  Alkhatib M, Ho-lt R, Bedi R. Prevalence of self-assessed tooth discoloration in the United Kingdom. J Dent 2004;32(7):561-6.
17.  Gömleksiz S, Okumuş ÖF. The effect of whitening toothpastes on the color stability and surface roughness of stained resin composite. BMC Oral Health 2024;24(1):860-88.
18.  Barbieri GM, Mota EG, Burnett Jr LH. Effect of whitening dentifrices on the surface roughness of commercial composites. J Esthet Restor Dent 2011;23(5):338-45.
19.  Colak G, Katirci G. In Vitro evaluation of the effects of whitening toothpastes on the color and surface roughness of different composite resin materials. BMC Oral Health 2023;23(1):580-600.
20.  Hazar A, Akgül S, Koçak S, KOÇAK M. Effect of brushing time with a whitening dentifrice on surface roughness of anterior composite resins. J Dent Indones 2022;29(1):212-33.
21.  Ferreira NMR, Lippert VF, Heck ABdS, Spohr AM, Kunrath MF, Feldens CA, et al. Surface roughness of composite resins subjected to brushing with whitening toothpastes: an in vitro study. Braz Oral Res 2025;39(2):6-20.
22.  Meseli S, Alkan E, Korkut B, Kanar O, Tagtekin D. Abrasiveness and bleaching level of toothpastes on composite resins: a quantitative analysis using a novel brushing simulator. Appl Sci 2025;15(5):23-47.
23.  Dayi B, Ocal F. The effect of whitening toothpastes on colour change and surface roughness of restorative materials. Odovtos-Int J Dent Sci 2023;25(2):40-52.
24.  Charamba CdF, Costa MMA, Duarte RM, Montes MAJR, Batista AUD, Andrade AKM. Color and surface roughness alterations of bulk-fill resin composites submitted to simulated toothbrushing with whitening dentifrices. Braz J Oral Sci 2024; 23:241-70.
25.  Hamza B, Attin T, Cucuzza C, Gubler A, Wegehaupt FJ. RDA and REA values of commercially available toothpastes utilising diamond powder and traditional abrasives. Oral Heal Prev Dent 2020;18(4):451-77.
26.  Dobler L, Hamza B, Attin T, Wegehaupt FJ. Abrasive enamel and dentin wear resulting from brushing with toothpastes with highly discrepant relative enamel abrasivity (REA) and relative dentin abrasivity (RDA) values. Oral Heal Prev Dent 2023; 21:385-401.
27.  Deger C, Mujdeci A. Surface roughness changes in bulk-fill resin composites after simulated toothbrushing with whitening toothpastes. BMC Oral Health 2026;26(981):366-402.
28.  Yılmaz C, Kanık Ö. Investigation of surface roughness values of various restorative materials after brushing with blue covarine containing whitening toothpaste by two different methods: AFM and profilometer. Microsc Res Tech 2022;85(2):521-32.
29.  da Rosa GM, da Silva LM, de Menezes M, do Vale HF, Regalado DF, Pontes DG. Effect of whitening dentifrices on the surface roughness of a nanohybrid composite resin. Eur J Dent 2016;10(02):170-85.
30.  Senawongse P, Pongprueksa P. Surface roughness of nanofill and nanohybrid resin composites after polishing and brushing. J Esthet Restor Dent 2007;19(5):265-73.
31.  Da Silva E, De Sá Rodrigues C, Dias D, Da Silva S, Amaral C, Guimarães J. Effect of toothbrushing-mouthrinse-cycling on surface roughness and topography of nanofilled, microfilled, and microhybrid resin composites. Oper Dent 2014;39(5):521-9.
32.  Velo MMdAC, Bitencourt NAB, Santin DC, Obeid AT, Mondelli RFL, Bombonatti JFS. Physical-mechanical properties of a flowable nanofiber-reinforced resin composite. Res Soc 2023;12(4):112-29.
33.  Khan AS, Azam MT, Khan M, Mian SA, Rehman IU. An update on glass fiber dental restorative composites: a systematic review. Mater Sci Eng 2015;47(4):26-39.
34.  Sfondrini MF, Vallittu PK, Lassila LVJ, Viola A, Gandini P, Scribante A. Glass fiber reinforced composite orthodontic retainer: In vitro effect of tooth brushing on the surface wear and mechanical properties. Mater 2020;13(5):1028-41.
35.  Jafarnia S, Valanezhad A, Shahabi S, Abe S, Watanabe I. Physical and mechanical characteristics of short fiber-reinforced resin composite in comparison with bulk-fill composites. J Oral Sci 2021;63(2):148-59.
36.  Lassila L, Säilynoja E, Prinssi R, Vallittu P, Garoushi S. Characterization of a new fiber-reinforced flowable composite. Odontology 2019;107(3):342-52.
37.  Mohaghegh M, Ansarifard E, Erfani Zade F, Taghva M, Pouladi Z. Comparative evaluation of water sorption and surface roughness in acrylic denture bases fabricated by conventical and CAD/CAM techniques . J Mashhad Dent Sch 2024;48(4):973-840. (Persian)
مجله دانشکده دندانپزشکی مشهد
دوره 50، شماره 3
تابستان 1405
